Вырубка и высечка придают полиграфии заданный внешний контур, создают окна, отверстия, клапаны и конструктивные линии. OFFSET.MOSCOW рассчитывает обработку в Москве по материалу, формату, геометрии, тиражу, оснастке и сочетанию с печатью. Технология применяется для папок, открыток, ярлыков, упаковочных заготовок, карточек, фигурных рекламных деталей и изделий из бумаги, картона или совместимых пластиков. До запуска проверяют радиусы, ширину перемычек, положение важных элементов, направление волокон, биговку и удобство отделения отходов. Стоимость зависит от размера и сложности штампа, числа элементов на листе, материала, тиража и дополнительных операций. Для расчёта отправьте векторный контур, конечные размеры, макет печати и фотографию собранного образца, если изделие объёмное.
Оба термина описывают отделение детали по заданному контуру с помощью режущей оснастки или подходящей технологии. В производственном задании важнее не название, а геометрия: внешний рез, внутренние окна, отверстия, биговочные линии и перфорация. Конструкция может состоять из одной плоской детали или развёртки, которая после обработки складывается и склеивается.
Точный способ выбирают по материалу, тиражу, размеру и качеству края. Не каждая форма выполняется одной технологией.

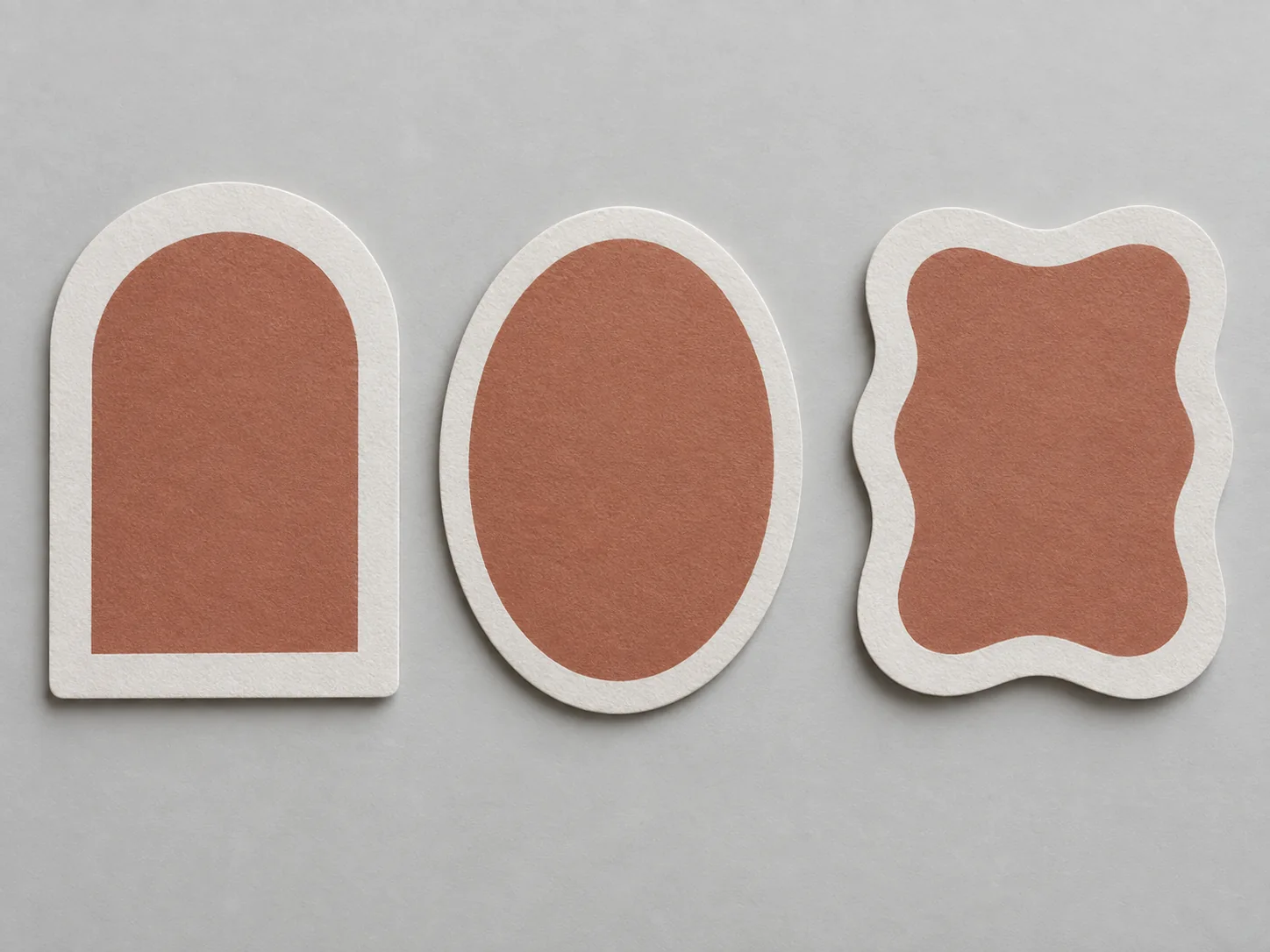

Нестандартная форма помогает повторить силуэт продукта, логотип, персонажа или навигационный знак. Контур должен быть замкнутым и технологичным: без случайных наложений, микроскопических зубцов и чрезмерно острых вершин. Узкие выступы легко деформируются при извлечении и эксплуатации.
Безопасные радиусы и минимальную ширину подтверждает производство. Дизайн корректируют до изготовления оснастки.

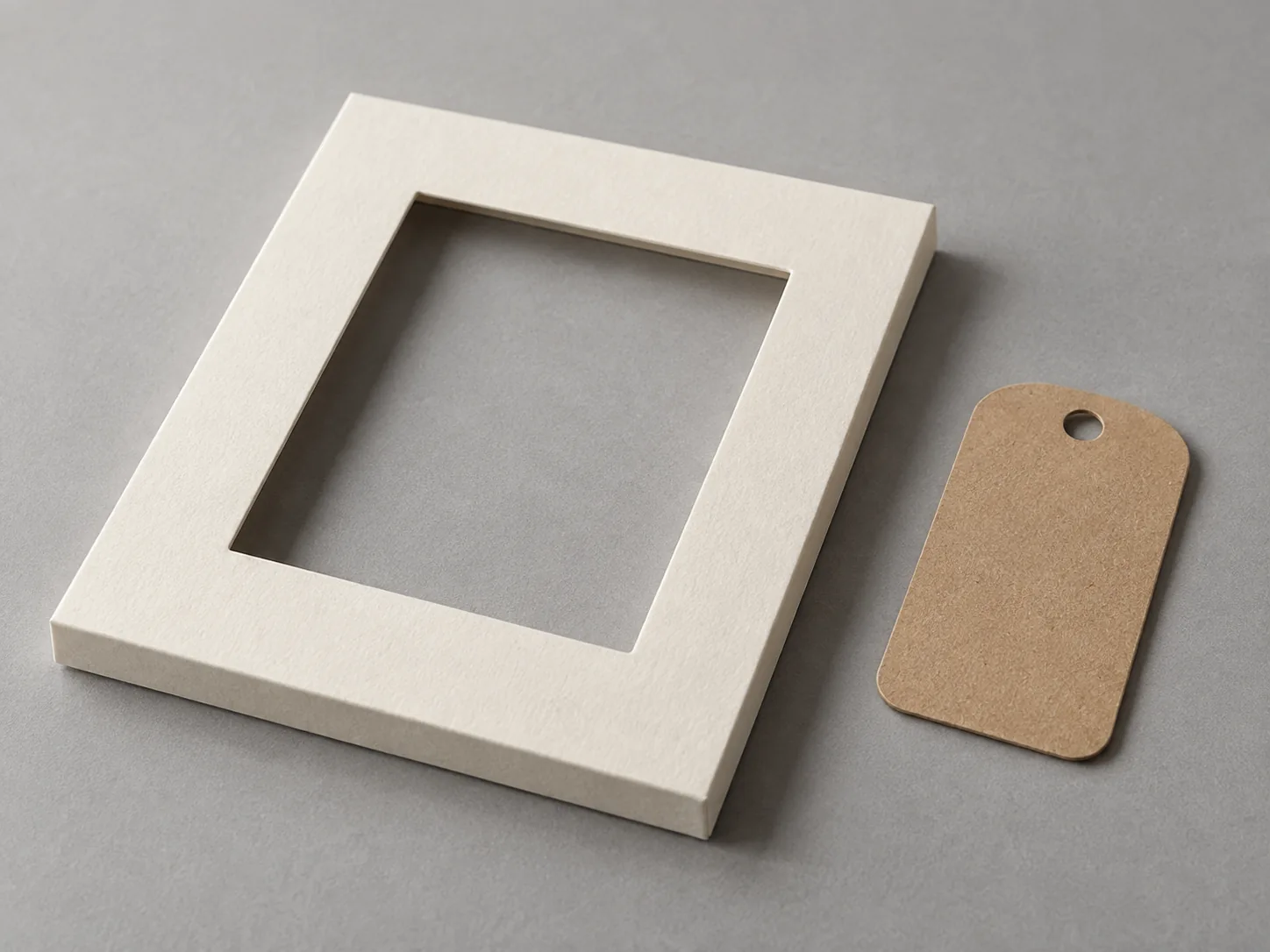

Окно открывает часть вложения, товара или соседнего слоя. Отверстие служит для подвеса, кольца, ручки, крепежа или декоративной задачи. Между внутренним вырезом и внешним краем оставляют достаточную перемычку, которая выдерживает нагрузку.
Если через отверстие проходит крючок или шнур, нужны реальные размеры и масса изделия. Номинальный диаметр без проверки крепежа недостаточен.
Бумажные детали легко отделяются, но тонкий материал может сминаться на сложных участках. На качество влияют направление волокон, плотность, влажность и печатное покрытие. Мелкие элементы в стопе способны смещаться или путаться при упаковке.
Для этикеток, вкладышей и декоративных фигур важен способ дальнейшего использования. Чистый контур не гарантирует удобную автоматическую подачу.
Картон даёт жёсткость и позволяет формировать конструктивные детали, но требует согласования толщины, направления волокон, биговки и замков. Слишком близкие линии могут ослабить клапан, а неверный биг — вызвать трещины на сгибе. Плотность не заменяет данных о реальной толщине и структуре.
Развёртку собирают из выбранного материала до тиража. Особенно это важно для папок, держателей и упаковочных элементов.
Совместимые листовые пластики можно резать по фигурному контуру, однако их толщина, хрупкость, температура размягчения и вид кромки различаются. Острый внутренний угол может стать концентратором напряжения. Материал также влияет на способ печати и ламинирования.
Фраза «печать на пластике с вырубкой» требует точного наименования основы. Возможность обработки подтверждается по образцу или спецификации.

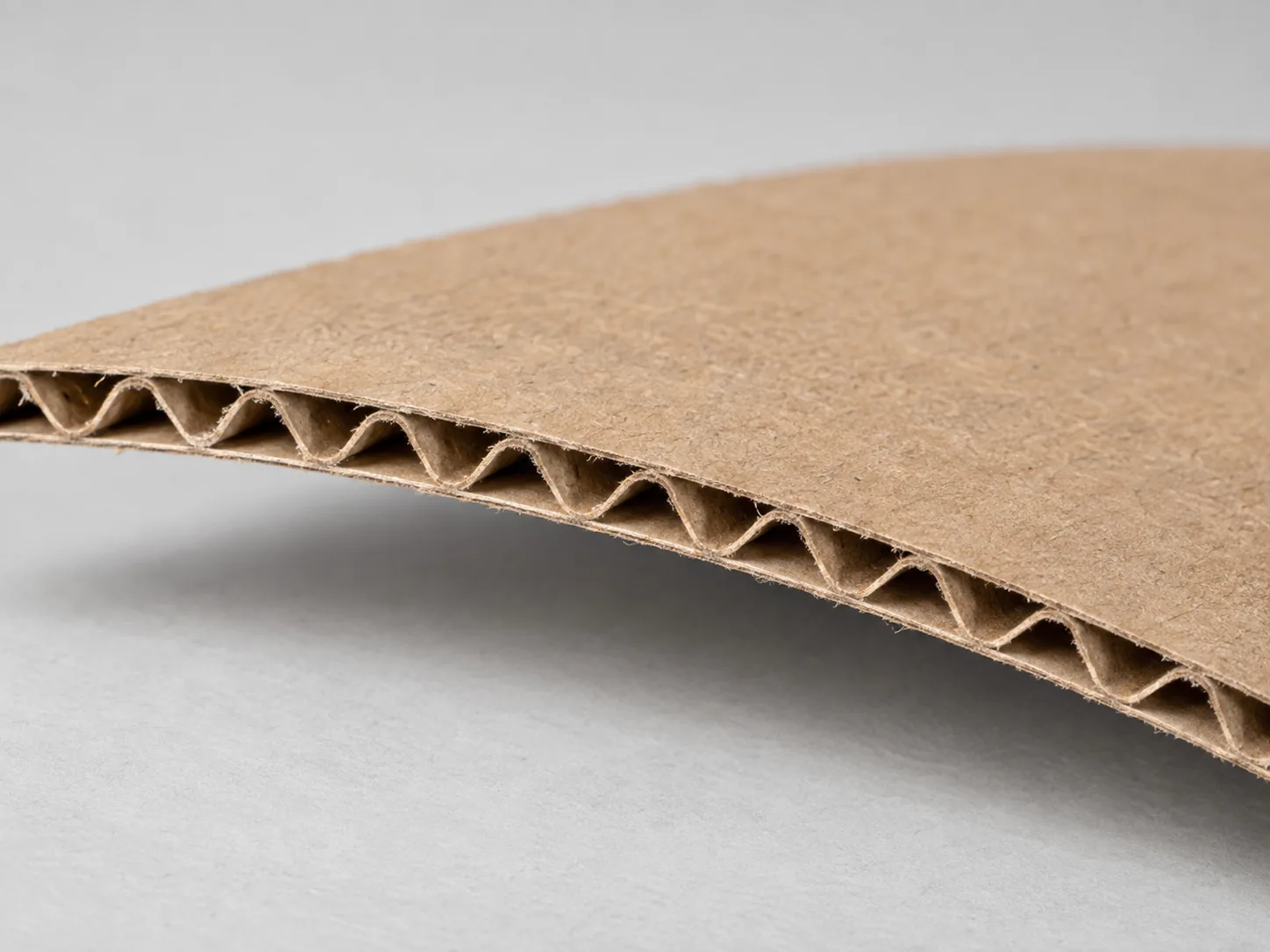

Гофрокартон имеет выраженное направление и слоистую структуру. На мелком контуре кромка может выглядеть грубо, а тонкие перемычки — сминаться. Для крупной конструкции важны направление гофры, нагрузка и способ сборки.
Многослойная бумага или склеенный картон также требуют проверки края. Оснастка рассчитывается под фактическую толщину.
Для серийной высечки часто изготавливают штамп с режущими и биговочными элементами. Его цена зависит от размера, количества линий и сложности геометрии. Повторное использование возможно, если конструкция не изменилась, оснастка сохранена и пригодна.
Перед новым заказом наличие и состояние штампа подтверждают. Нельзя считать его вечным или универсальным для другого материала.
Для теста, малого количества или сложной индивидуальной формы может рассматриваться резка без серийного штампа. Для повторяемого тиража оснастка способна быть рациональнее. Выбор зависит от материала, размера, качества края и экономики всего заказа.
Клиенту полезно сравнивать не названия оборудования, а итоговую спецификацию: контур, допуски, образец, тираж и стоимость.
Развёртка может одновременно содержать режущие и биговочные линии. Они должны различаться в техническом файле и работать с конкретной толщиной материала. Неверная глубина бига затрудняет сборку или повреждает поверхность.
Основные принципы раскрыты на странице биговки полиграфии. Готовый образец складывают несколько раз, если это соответствует сценарию использования.
В штампе можно предусмотреть линию ослабления для отрывной части, но её параметры отличаются от сплошного реза. Перемычки должны удерживать элемент при транспортировке и позволять отделить его рукой. Близость к окну, бигу или краю меняет прочность.
Для функционального талона или купона дополнительно изучают перфорацию.

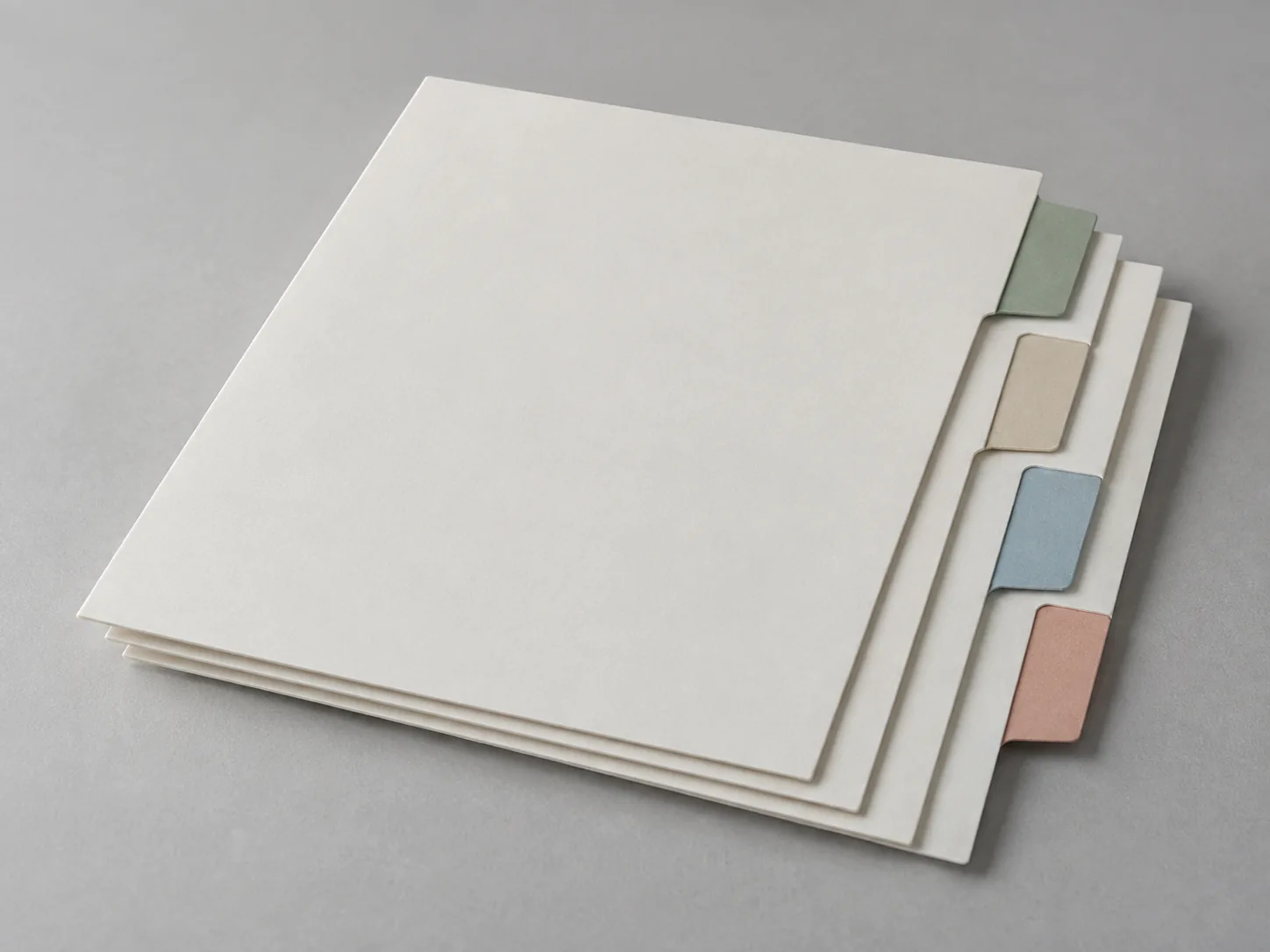

Индексная вырубка формирует выступающие участки по краю блока, чтобы разделить рубрики или алфавитные секции. Шаг, глубина и последовательность индексов связаны с толщиной блока и числом разделов. Слишком узкий выступ быстро деформируется.
Макет готовят как схему всего комплекта, а не отдельной страницы. После сборки проверяют доступ к каждому индексу.
Линия реза и изображение совмещаются с рабочим допуском. Тонкая рамка строго по краю делает даже микросмещение заметным. Фон лучше продолжать за контур, а важный текст и логотипы размещать внутри безопасной зоны.
Техническая линия не должна печататься. Она хранится на отдельном слое и совпадает с утверждённой оснасткой.
Фоновое изображение выводят за линию реза на согласованный запас, чтобы на кромке не появилась случайная белая полоса. Размер вылета зависит от технологии и конструкции. Внутри контура оставляют место для текста, QR-кода, отверстий и сгибов.
Общие правила файлов доступны в требованиях к макетам. Для сложной формы прикладывают контрольную визуализацию.
Слишком острый внешний угол легко загибается, а внутренний может плохо прорезаться или создавать напряжение. Небольшой радиус часто делает изделие прочнее и аккуратнее. Но его величину нельзя назначить одинаковой для бумаги, картона и пластика.
Производство проверяет геометрию в масштабе 1:1. При необходимости контур упрощают без изменения узнаваемого силуэта.
Перемычка между окном и краем должна выдерживать извлечение, упаковку и обычное использование. Её прочность зависит от ширины, материала, направления волокон и близости сгиба. На пластике важна хрупкость, на картоне — структура и покрытие.
Если элемент несёт нагрузку, одной визуальной оценки недостаточно. Нужен физический тест.
После высечки детали отделяют от листа и удаляют отходы. Большое число маленьких внутренних элементов увеличивает ручную работу и риск оставить частицы. В макете стоит избегать декоративных вырезов, которые не дают заметного эффекта, но усложняют очистку.
Комплектацию и количество деталей считают после отделения. Для наборов вводят кодирование, чтобы элементы не перепутались.
Обычно печать и подходящее покрытие выполняются до вырубки, чтобы изображение доходило до края. Плёнка меняет толщину и поведение на резе, поэтому оснастка и биговка учитывают готовый многослойный материал. На мелком контуре возможно расслоение или подъём покрытия.
Варианты плёнок описаны в разделе ламинирования. Совместимость подтверждается образцом.
Фольга, конгрев и лак создают дополнительный слой и чувствительны к близости реза. Декоративную зону отводят от кромки либо проверяют специальным тестом. Сильный рельеф рядом с ножом способен изменить давление и край.
Все технологические слои сводят в одну контрольную схему. Отдельно правильные файлы могут конфликтовать при совмещении.
Плоская развёртка становится изделием только после сгибания, замыкания и склейки. Поэтому проверяют не только рез, но и последовательность сборки, доступ к клапанам, размеры вложения и устойчивость. Номер каждой панели помогает избежать ошибки.
Прототип собирают из фактического материала и помещают внутрь реальный продукт. Изменение толщины вложения требует пересмотра конструкции.
Первый образец показывает качество края, точность совмещения, работу бигов, прочность перемычек и удобство сборки. Для упаковочной или несущей детали проводят функциональный тест. Эталон подписывают и сохраняют как основу приёмки.
После изменения контура, материала или покрытия образец обновляют. Старый макет не гарантирует прежнего результата.
Цена включает формат и сложность оснастки, длину режущих и биговочных линий, число внутренних окон, материал, тираж, печать, ламинацию, отделение деталей и сборку. Один простой круг и развёртка с десятками элементов оцениваются по-разному. Для повторного заказа проверяют состояние существующего штампа.
Крупный формат A0 841 × 1189 мм является справочным размером серии A, но возможность обработки такой заготовки подтверждают только после технологической проверки.
Нужны векторная развёртка, конечные размеры, материал, тираж, печатный файл и описание готового изделия. Режущие, биговочные и перфорационные линии разводят по цветам и подписывают. Для детали с крепежом прикладывают размеры крючка, шнура или винта.
Если готового конструктива нет, сначала создают и проверяют прототип. Изготовление штампа до утверждения геометрии повышает риск расходов на переделку.
Количество деталей на печатном листе влияет на расход материала, ориентацию волокон и стоимость обработки. Плотная раскладка экономит площадь, но не должна лишать штамп технологических промежутков и усложнять отделение изделий. Для асимметричной формы проверяют, можно ли поворачивать элементы без изменения направления фактуры и печати.
Раскладку выполняют после утверждения одного контура. Заказчик не должен самостоятельно дублировать развёртку, если производство запросило одиночную деталь.
В одном заказе могут быть несколько фигурных деталей: карточки, разделители, вкладыши, элементы игры или сборной конструкции. Каждому типу присваивают код, количество и сторону печати. После отделения детали считают и комплектуют по наборам.
Если элементы похожи, на технической схеме указывают различия и способ упаковки. Недостающая мелкая деталь способна сделать весь комплект непригодным, поэтому контроль комплектности планируют заранее.
Сквозная высечка прорезает материал по контуру целиком. Надсечка, которую часто называют kiss-cut, разрезает лицевой слой самоклейки, но сохраняет подложку. Второй вариант нужен для наклеек, этикеток и наборов фигурных элементов, которые должны удобно сниматься с общего листа. Глубину реза нельзя задавать условно: её проверяют на конкретной связке лицевого материала, клеевого слоя и подложки.
Для картона и плотной бумаги направление волокон влияет на сгиб, коробление и устойчивость конструкции. Длинную биговку желательно согласовывать с направлением волокон, однако раскладка и формат листа могут ограничивать выбор. Если линия проходит поперёк волокна, возрастает риск растрескивания и пружинения. На упаковке, папке и объёмном POS-изделии результат проверяют на прототипе из тиражного материала.
Ламинат, кашировка и несколько слоёв картона меняют общую толщину и поведение края. При недостаточной настройке плёнка может тянуться, слои — расходиться, а угол — деформироваться. Необходимо заранее определить, выполняется ли ламинация до или после высечки и какие поля требуются возле контура. Для многослойной конструкции отдельно проверяют совпадение слоёв и качество прорезания всей толщины.
Перед запуском убеждаются, что контур замкнут, линии реза не дублируются, биговка и перфорация вынесены в отдельные слои, а технические обозначения не попадут в печать. Для каждой линии указывают назначение и согласованный цвет в служебном чертеже. Проверяют расстояния между резом и значимыми элементами, положение отверстий, клапанов и зон склейки. Неоднозначную развёртку возвращают на уточнение до изготовления оснастки.
Переделка чаще требуется не из-за самой операции реза, а из-за несогласованной конструкции. Причинами становятся слишком мелкие элементы, острые внутренние углы, слабые перемычки, неверная последовательность сгибов, недостаточные клапаны и отсутствие запаса под толщину материала. Отдельный риск — изменение дизайна после утверждения оснастки. Поэтому конструктив, печать и способ сборки рассматривают как единую систему.
Контроль включает соответствие контуру, чистоту кромки, положение реза относительно печати, качество бигов, целостность перемычек и собираемость изделия. Для партии проверяют несколько экземпляров из разных частей тиража. Небольшое технологическое отклонение особенно заметно на тонкой рамке и при печати вплотную к контуру, поэтому дизайн должен учитывать допустимый запас.
Собранный образец проверяют по назначению: вставляют содержимое, закрывают замок, устанавливают на поверхность или подвешивают. Только внешний осмотр плоской заготовки не подтверждает работоспособность конструкции.
Короткие ответы о макете, материалах, расчёте, сроках и примерах работ.
В разговорной практике эти термины часто используют как близкие. Для производства важны материал, контур, оснастка и требуемый край.
Не любой контур технологичен. Острые углы, мелкие окна и тонкие перемычки требуют корректировки.
Цена зависит от размера и длины линий. Нужен векторный контур в масштабе 1:1.
Да, для конструктивной развёртки их часто предусматривают вместе, но линии должны быть правильно обозначены.
Возможность зависит от вида и толщины пластика, геометрии и технологии; требуется проверка.
Он показывает прочность, кромку, сборку и соответствие реальному вложению, чего не видно на плоском экране.
Для расчёта вырубки пришлите векторный контур в масштабе 1:1, печатный макет, материал и количество. Разделите рез, биговку, перфорацию и отверстия по техническим слоям и приложите схему сборки. Специалист OFFSET.MOSCOW проверит радиусы, перемычки, вылеты, положение изображения и возможность повторного использования оснастки. Для новой конструкции необходимо изготовить и собрать контрольный образец. После утверждения геометрии и технологической последовательности можно рассчитать стоимость заказа. Изготовление штампа запускают только после финального согласования, потому что даже небольшое изменение контура может потребовать новой оснастки.
