Фигурная резка картона нужна для упаковочных прототипов, вкладышей, трафаретов, открыток, декора и рекламных конструкций. OFFSET.MOSCOW принимает в Москве заказы на лазерную и плоттерную обработку картона после проверки его состава, толщины и покрытия. Лазер даёт бесконтактный сложный контур, а ножевой плоттер позволяет избежать теплового следа и совместить резку с биговкой. Личный специалист поможет выбрать способ, проверить перемычки, направление волокна и слои производственного файла. Стоимость зависит от материала, траектории, числа операций, тиража, печати и ручной сборки. Для расчёта отправьте вектор 1:1, вид картона, толщину, размеры и количество.
По цифровому контуру изготавливают коробочные прототипы, обечайки, ложементы, вкладыши, бирки, трафареты, паспарту, декоративные элементы, папки, держатели, макеты стендов и детали для сборки. Можно вырезать наружный контур, окна, пазы, язычки и отверстия.
Для упаковки одного рисунка недостаточно: нужны линии сгиба, клапаны, замки, направление волокна и порядок сборки.

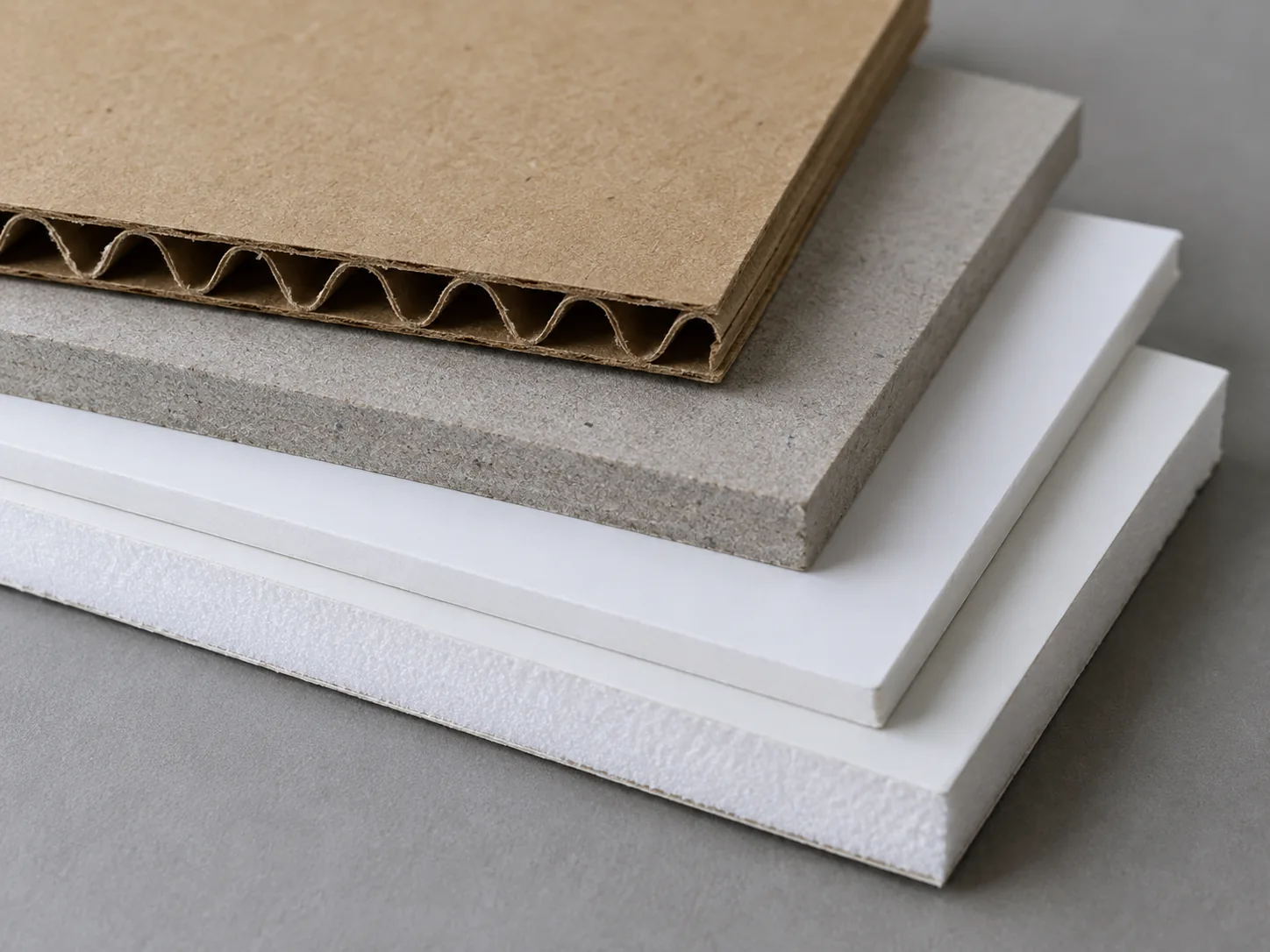

Поведение зависит от структуры материала. Мелованный, дизайнерский, крафтовый, переплётный, гофрированный и пенокартон режутся неодинаково. У гофрокартона важны профиль и направление гофры, у переплётного — плотность и толщина, у пенокартона — сердцевина и бумажные слои.
Материал с ламинацией, фольгой, печатью или неизвестным покрытием тестируют отдельно. Справочная плотность в граммах не заменяет фактическую толщину.
Лазер удобен для сложных ажурных контуров, мелких отверстий и бесконтактной обработки. На бумажных волокнах возможны потемнение, запах и след дыма. Плотная сеть линий повышает тепловую нагрузку и может деформировать тонкий материал.
Для светлого картона вид края оценивают по образцу. Общие ограничения технологии раскрыты на странице лазерной резки.
Планшетный или рулонный плоттер режет ножом. Он не обжигает материал и может выполнять биговку или надсечку подходящим инструментом. При этом качество зависит от фиксации, волокна, радиуса ножа и состояния поверхности.
Для плотного картона, многослойной основы или гофры требуется проверка глубины. Подробно принцип описан на странице плоттерной резки.
Для ажура и мелкой геометрии может быть полезен лазер, если допустим тепловой след. Для упаковочного прототипа, где важны рез и биговка без потемнения, часто выбирают ножевой способ. Толстый жёсткий материал иногда требует нескольких проходов или другой технологии.
Специалист сопоставляет чертёж, картон, край, сроки и тираж. Один заказ может включать разные операции.

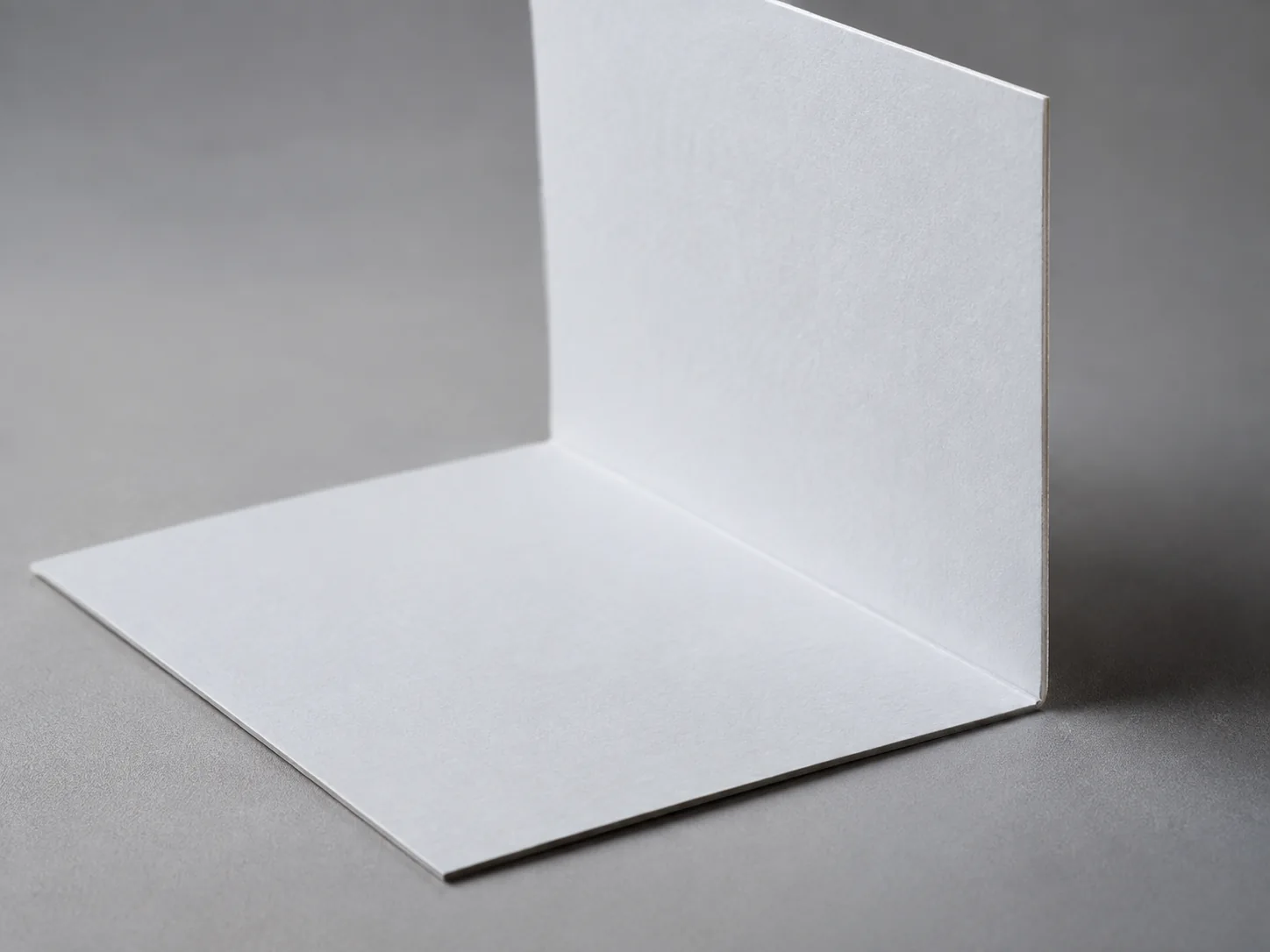

Биговка формирует направленную линию, по которой картон складывается с меньшим риском залома лицевого слоя. Её не следует заменять пунктирной сквозной резкой без проверки конструкции. Глубина и усилие зависят от толщины, покрытия и направления волокна.
В файле рез и биговку размещают на разных слоях. Для макета с печатью линии сгиба сверяют с дизайном и безопасными полями.
Картон легче сгибается в одном направлении и сильнее сопротивляется в другом. Неверная ориентация может вызвать трещины, коробление или слабость коробки. У гофрокартона направление каналов влияет на жёсткость стенки и поведение клапанов.
В раскладке указывают допустимый поворот деталей. Экономия листа не должна нарушать конструкцию.

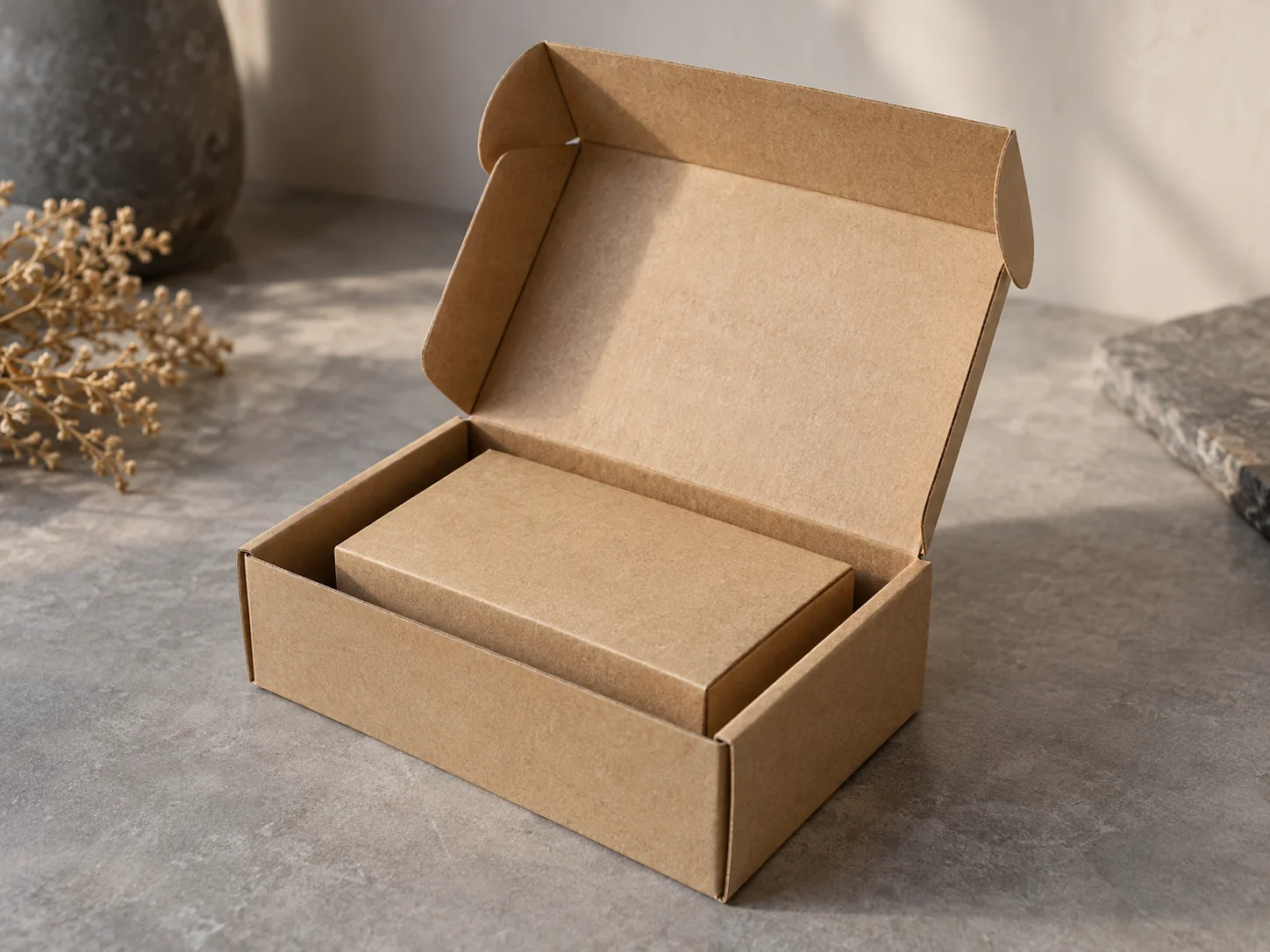

Перед тиражом собирают один или несколько образцов. На них проверяют размеры продукта, закрывание клапанов, лёгкость сборки, положение печати и прочность замков. Исправление развёртки после прототипа дешевле переделки всей партии.
Если внутрь помещается реальный товар, его предоставляют для примерки или передают точную модель с допусками.

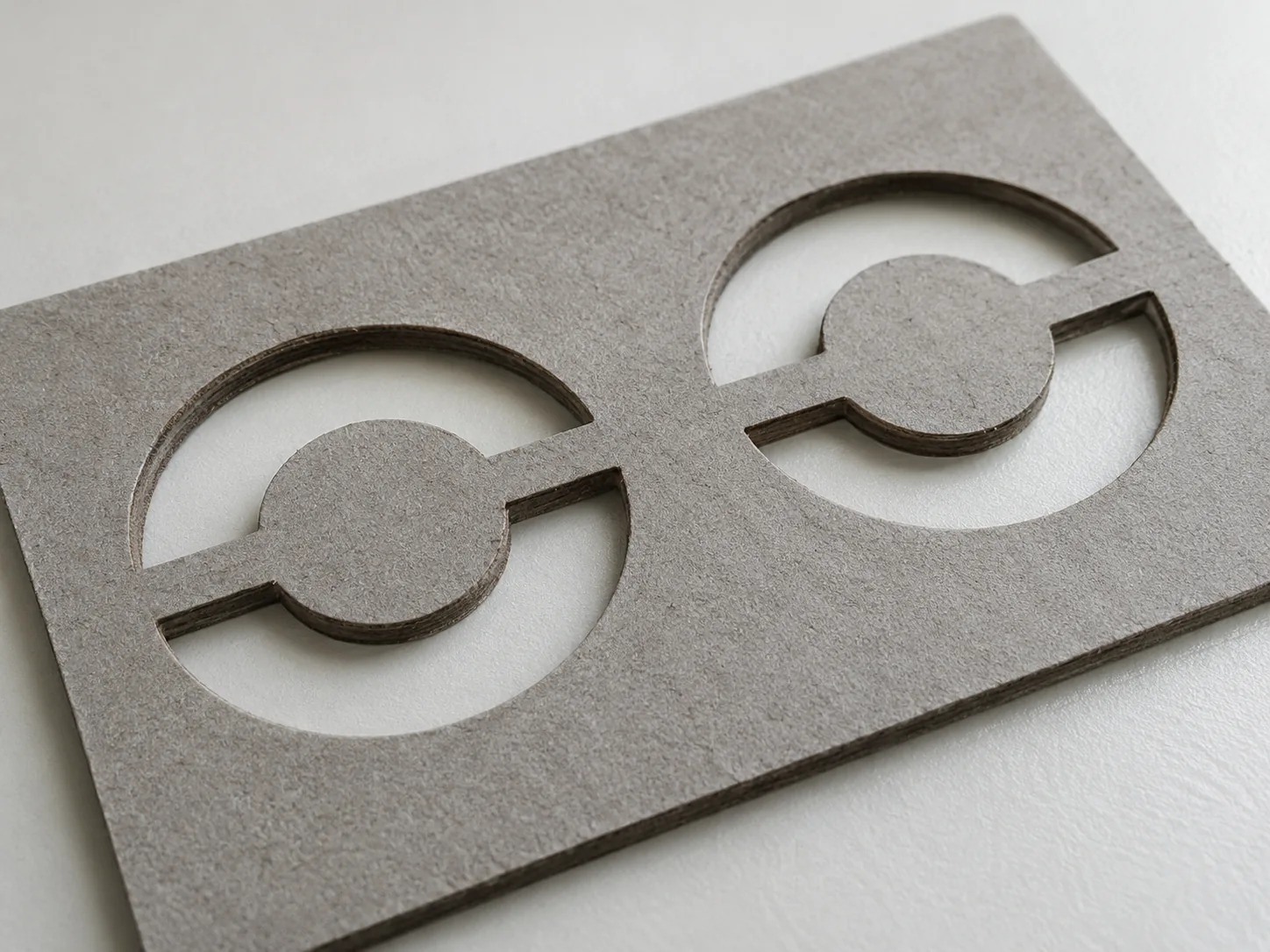

Маленькие элементы могут рваться при извлечении, а близкие линии — ослаблять материал. В трафаретах внутренние части букв удерживают мостиками. Их ширину выбирают по картону и назначению.
Контур проверяют в натуральном размере. Автоматическая трассировка логотипа часто создаёт лишние точки и неровные линии, которые усложняют резку.
Печатное изображение продолжают за линию реза, а важные элементы отодвигают от края и сгиба. Для двусторонней печати учитывают переворот и направление волокна. На упаковке текст не должен случайно попасть под клапан.
Печать, ламинация, биговка и резка планируются как единый маршрут. Цвет и материал можно отдельно проверить через цветопробу.
Развёртку передают в масштабе 1:1. Сквозной рез, биговку, надсечку, печать и технические метки разводят по слоям и цветам. Контуры замыкают, дубли удаляют, текст переводят в кривые.
Для изделия указывают внутренние размеры, материал, толщину, направление волокна и способ сборки. Вспомогательные размеры и комментарии не должны превращаться в режущие линии.
После фигурной резки внутренние элементы могут оставаться в листе или выпадать отдельно. До запуска определяют, что считается готовым изделием: внешний контур, внутренние вкладыши, оба типа деталей или только выбранная часть. Это особенно важно для ложементов и трафаретов.
Мелкие элементы сортируют по артикулам и комплектам. Если детали предназначены для нескольких коробок или объектов, упаковку маркируют по той же ведомости, что и производственный файл.
Цена зависит от картона, площади листа, длины траектории, числа отдельных контуров, биговок, проходов и тиража. Дополнительно считают печать, ламинацию, удаление внутренних элементов, склейку, сборку, сортировку и упаковку.
Для прототипа значительную часть стоимости составляет подготовка и настройка. В серии эти операции распределяются на большее количество изделий.
График определяется наличием материала, готовностью развёртки, тестом, прототипом, печатью и ручной сборкой. Упаковочный проект нельзя корректно запустить только по внешним размерам без проверки конструкции.
OFFSET.MOSCOW принимает обращения семь дней в неделю. Производственный срок подтверждается после изучения файла.
Приложите векторную развёртку или эскиз, укажите тип картона, толщину, формат, количество и назначение. Для упаковки добавьте размеры или образец продукта, способ закрывания и требования к печати.
Если нужен только фигурный контур, обозначьте, должен ли материал остаться на общем листе или выдаваться отдельными деталями.
Короткие ответы о макете, материалах, расчёте, сроках и примерах работ.
Если потемнение недопустимо, сначала рассматривают ножевую резку. Итог зависит от толщины и сложности контура.
Да, если материал и выбранное оборудование совместимы. Линии биговки задают отдельно.
Возможность определяется профилем, толщиной и требуемым краем. Нужен образец.
Да, это рациональный этап перед серией новой упаковки.
Картона с одинаковым названием недостаточно для выбора способа резки: важны структура, покрытие, волокно и будущий сгиб. Прототип показывает, как контур собирается и совпадает ли печать с клапанами до изготовления тиража. Личный специалист OFFSET.MOSCOW проверит развёртку, разведёт рез и биговку и предложит лазерный либо ножевой маршрут. В расчёте будут учтены материал, траектория, печать, тест и ручные операции. Пришлите вектор, толщину, количество и назначение изделия. После проверки мы подготовим предложение по резке картона в Москве.
