Плоттерная резка

У букв и знаков важны минимальная толщина штриха, внутренние просветы и расстояние между элементами. Слишком тонкая линия может растянуться при выборке или монтаже. Мелкие точки, запятые и отдельные части логотипа легко потерять, если не предусмотреть схему переноса.

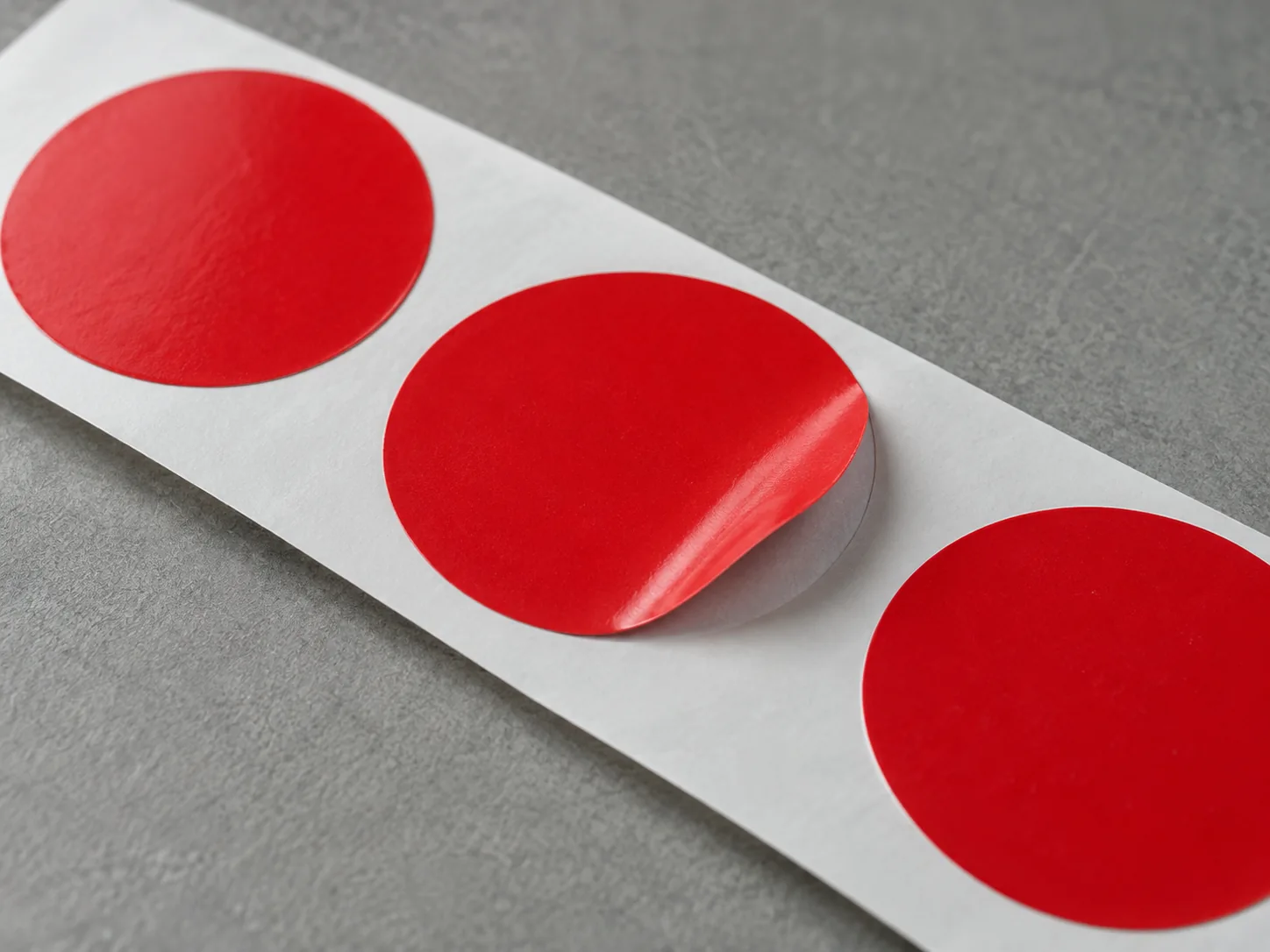

После резки вокруг полезного изображения остаётся плёнка, которую удаляют вручную. Эта операция называется выборкой. Её трудоёмкость определяется не площадью, а количеством мелких внутренних элементов, острых углов и разрозненных деталей.

Плоттер может обрабатывать совместимую бумагу, картон, магнитный винил, трафаретные материалы и некоторые тонкие пластики, но возможность определяется не общим названием, а конкретной основой и способом фиксации. Мягкий материал способен тянуться, волокнистый — рваться, а слишком жёсткий — не проходить чисто в малом радиусе.

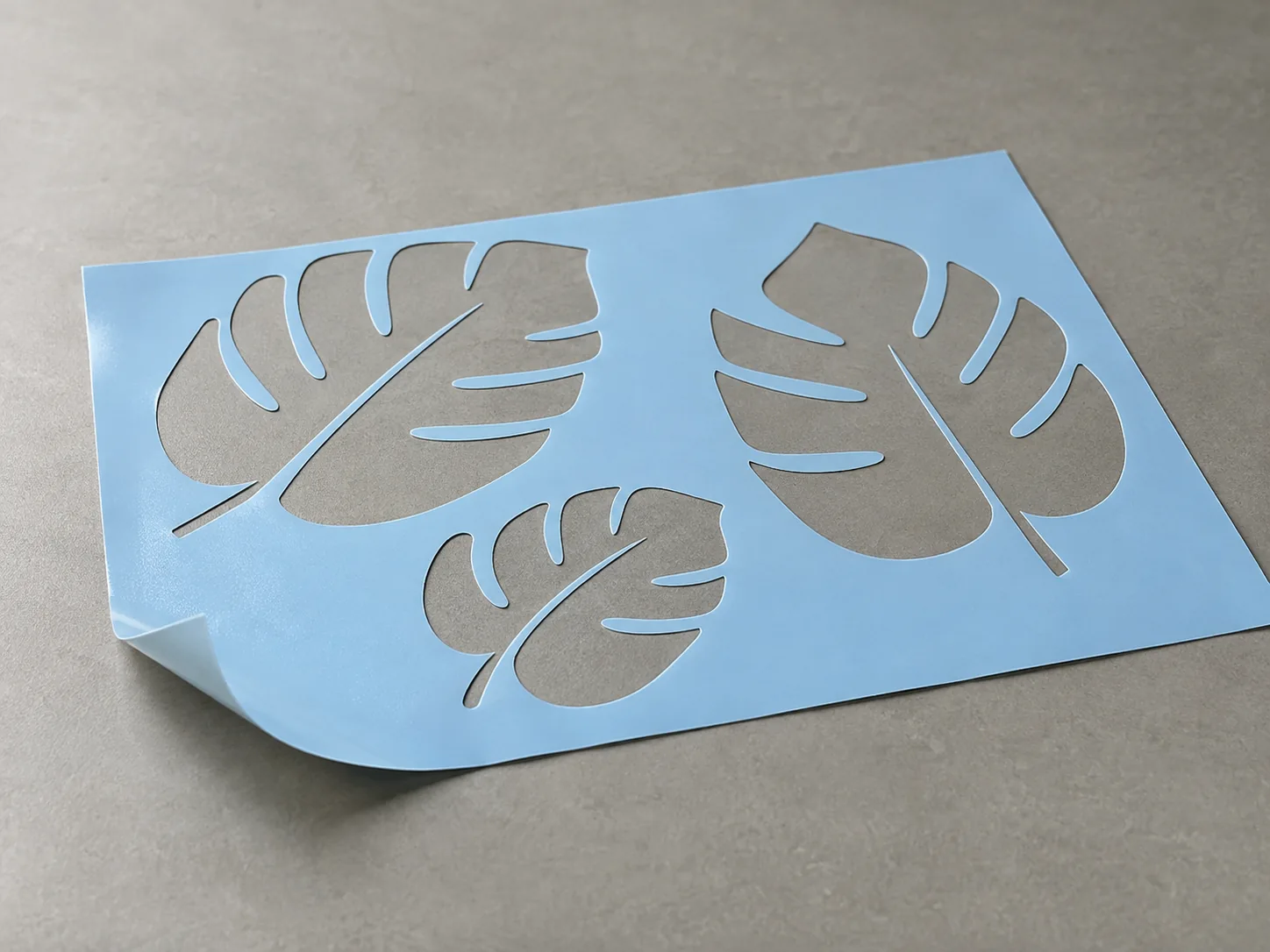

По векторному чертежу можно изготовить лекало, трафарет или вспомогательный шаблон. В файле указывают контрольный размер, отверстия, насечки, подписи и ориентацию. Материал подбирают по сроку использования, требуемой гибкости и допустимому износу.

У поворотного ножа есть физический радиус. На очень маленьком внутреннем угле он не ведёт себя как бесконечно тонкая линия из файла. Плотные узлы могут подрываться, а острые окончания — цепляться при выборке.

Глубину выставляют так, чтобы прорезать нужный слой и не повредить подложку сильнее необходимого. Давление, скорость и нож зависят от толщины и структуры материала. Новая и долго хранившаяся плёнка могут резаться по-разному.

Контуры должны быть реальными векторными линиями, а не визуальными обводками или масками. Дубли удаляют, кривые замыкают, текст переводят в кривые. Масштаб — 1:1, единицы — миллиметры.

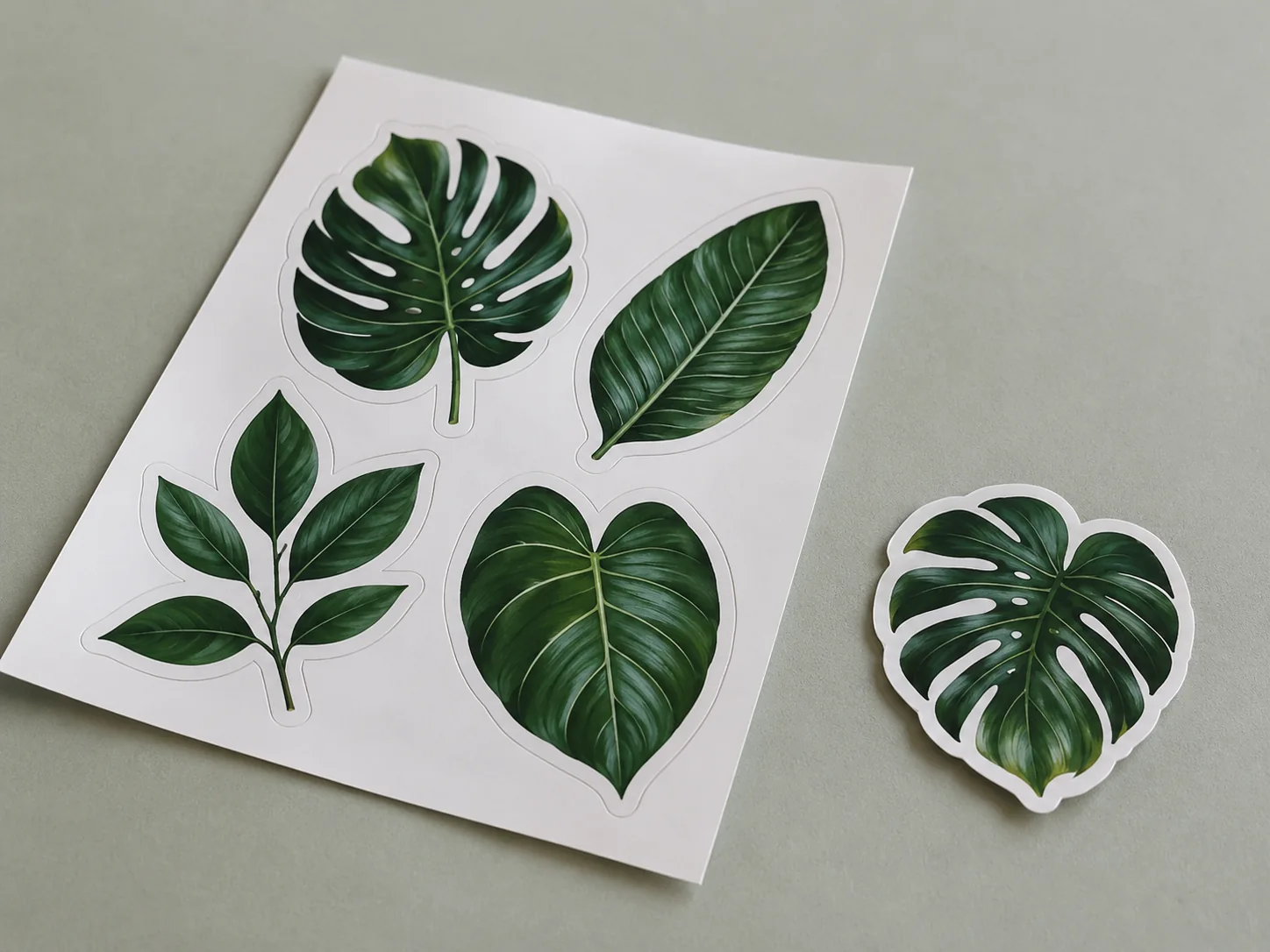

При резке после печати вокруг изображения оставляют свободное место для считывания меток. Их нельзя закрывать ламинацией с сильным бликом, случайной графикой или обрезать до обработки. Формат листа и расположение меток согласуют до печати.

Защитную плёнку часто наносят до контурной резки, чтобы край печатного изображения был закрыт одним слоем. Однако ламинация увеличивает общую толщину и может изменить поведение мелких деталей. Для гибких наклеек важно, чтобы слои не расслаивались на поворотах.

Элементы размещают с учётом ширины материала, направления подачи, технологических полей и удобства выборки. Поворот рисунка может изменить направление растяжения плёнки или усложнить монтаж. Для длинной надписи важно согласовать, выдаётся ли она одной полосой или несколькими секциями.

Плоттер работает механическим ножом и особенно хорошо подходит для плёнок и материалов на подложке. Лазерная резка выполняется бесконтактно, но воздействует теплом и требует проверки химического состава. Эти технологии нельзя выбирать только по сложности картинки.

Если материал предоставляет заказчик, нужны название, марка, ширина, длина, фотографии этикетки и сведения о хранении. Для неизвестной основы выполняют пробную резку. В расчёт закладывают технологический запас на настройку и возможные дефекты края рулона.

Самоклеящиеся материалы различаются по сроку службы, пластичности, клею и назначению. Съёмная интерьерная графика должна удаляться без нежелательного следа, а долговременная наружная надпись — держаться на выбранной поверхности и переносить погодную нагрузку. Один и тот же контур нельзя автоматически переносить с одной марки на другую.

Готовая надпись может быть вырезана точно, но плохо приклеиться к пыльной, жирной, рыхлой или сильно фактурной основе. Стекло, окрашенный металл, пластик, дерево и стена требуют разной подготовки. Свежая краска и покрытия с добавками иногда ухудшают адгезию.

Изображение шире материала или удобного монтажного размера делят на секции. Линию стыка размещают в спокойной зоне, а соседним частям задают метки и согласованный нахлёст либо зазор. Для длинной надписи нумеруют каждую секцию и отмечают верх.

После резки проверяют, отделяется ли элемент от подложки, не подорваны ли углы, сохранены ли внутренние части букв и совпадает ли количество вариантов с таблицей. На печатной графике дополнительно оценивают совмещение контура и отсутствие случайной белой полосы.

Стоимость формируют подготовка файла, общая длина траектории, число отдельных контуров, площадь материала, тираж и способ резки. На неё заметно влияют ручная выборка, монтажная плёнка, ламинация, персональные данные, сортировка и упаковка.

Срок зависит от готовности макета, наличия материала, объёма выборки, печати, ламинации и числа персональных вариантов. Упоминание срочности в поисковом запросе не означает автоматическую готовность за фиксированное число часов. Реальный график подтверждают после проверки задания и загрузки производства.
